1 :名無しさん@おーぷん 2015/09/26(土) 23:54:31 ID:vt2
ipencilとか発売されるらしいし、タッチペンの普及を目指して自作ペンを晒していく。
タッチペンて使うと便利なのにいまいち流行らないし持ち運ぶ気にもなれないけど
自作ペン皆で作って普及させようぜ、という魂胆。
なるべく多くの人が見てくれるといいな…
2 :名無しさん@おーぷん 2015/09/26(土) 23:55:41 ID:JaG
何用のたっちぺんなんや…?彡(゚)(゚)
3 :名無しさん@おーぷん 2015/09/26(土) 23:56:40 ID:vt2
>>2
スマホとかタブレット用やで
5 :名無しさん@おーぷん 2015/09/27(日) 00:00:02 ID:YkD
>>3
ハラデイ
4 :名無しさん@おーぷん 2015/09/26(土) 23:59:22 ID:vt2
人が集まらんな…皆興味持ってくれないものか…
6 :名無しさん@おーぷん 2015/09/27(日) 00:03:51 ID:HUH
来てくれてるありがとう。とりあえずはじめよう。


そもそもなんで作ろうかと思ったかなんだが、ちょっと手が不自由な人用の
補助の目的でタッチペンを作ったわけだ。それがこれ。

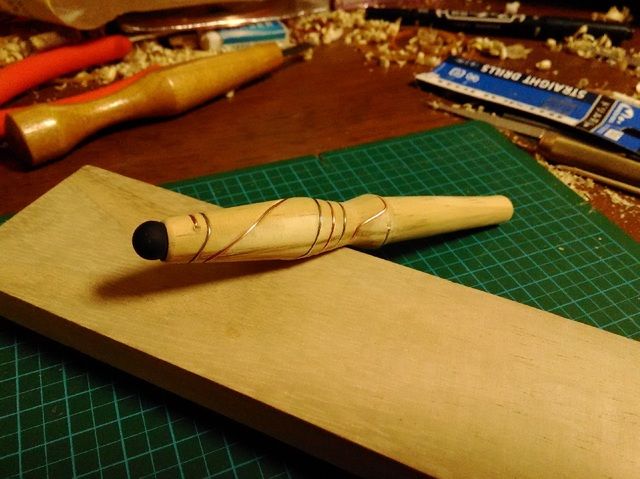

木を削って持ちやすくして、みぞを彫ってアルミ線を嵌めこんである。
これがすべての原型。
7 :名無しさん@おーぷん 2015/09/27(日) 00:07:33 ID:HUH
で、人のために作ったはいいけど自分でもタッチペンが欲しくなった。
けどアマゾンで見てもヨドバシに行ってもあんまり気に入るものがない。
どれも案外高いし。

なのでもう自分用のも作ってしまえ、となった。
それで出来上がったのがこちら。
記念すべき自分用タッチペン一号。



補足して凹凸も作って持ちやすくして、配線も二色にした。
8 :名無しさん@おーぷん 2015/09/27(日) 00:11:53 ID:HUH
ちくしょう人が増えてない予感

木製の上のやつは100均の鉛筆ホルダーにスーペンのペン先を仕込んだだけのもの。
しかしこれでも十分使える。ツムツムとか超便利。

そもそも自作とは言ってもペン先自体は既製品を使ってるので半自作が正しい。
ペン先も作ろうとしたけどこのパーツは既成品に勝てるものは作れなかった…
9 :名無しさん@おーぷん 2015/09/27(日) 00:16:57 ID:HUH
ともかく、初代が完成したはいいもののなんだか物足りない。
なのでちょっとずつ改良を加えていくことにした。

その結果がこれ。


塗装済みの画像がなくなってしまったので白いけど、これはこれで完成品。
初代はラワン材だったけど、これはパイン材になってキメが細かくなっている。

そしてグリップ用の凹凸をシャープにしつつ高低差も大きくした。
これによってよりいっそう持ちやすくなった。

そして褒めてくれた人に進呈した。
18 :名無しさん@おーぷん 2015/09/27(日) 01:04:32 ID:oAG
見てるで
19 :名無しさん@おーぷん 2015/09/27(日) 01:06:09 ID:i6m
ギターリペアマンのワイも見てるで
20 :名無しさん@おーぷん 2015/09/27(日) 01:06:24 ID:HUH
皆ありがとう。いくわ。

だんだん使いやすくなってきたものの、ちょっと太すぎるとの意見も出始めた。
ある日、おかんがほしいと言い出したので次を作ることに。
もっと細いのがいいとのことで改良したのがこれ。



変則的な六角形になってしまった。
本当は三角にしようと思ったのだが、途中で六角形のほうが良いことに気づき
複雑なものになってしまった。

おかげでシンメトリーではなくなり配線も3本構成になった。
素材は同じくパイン。


そして実はVIPの方でも立ててしまった。浮気してすまない。
21 :名無しさん@おーぷん 2015/09/27(日) 01:08:36 ID:KrR
>>20
ええんやで
22 :名無しさん@おーぷん 2015/09/27(日) 01:10:41 ID:HUH
よし続けよう

ペンを作りつつも何か他のものも作りたくなったので、流行りに乗って艦これ関係を作り始める。



酸素魚雷型タッチペンである。
無駄に2色に塗り分けてある上に一つの角材からの削りだしなので
羽の部分が超面倒くさい。吐きそうになった。

なお後部のスクリューだけ別パーツになっており息を吹きかけると回転する。
28 :名無しさん@おーぷん 2015/09/27(日) 01:12:32 ID:YkD
>>22
これカッコイインゴねぇ…
結構太さあるけど握りにくくないンゴ?
31 :名無しさん@おーぷん 2015/09/27(日) 01:15:57 ID:HUH
>>28
超握りにくい。実用性は度外視してある。
艦これスレにネタで乗っけたんだけど反応がなかった悲しい思い出。
24 :名無しさん@おーぷん 2015/09/27(日) 01:11:19 ID:YkD
アルミ線を必ず嵌め込んでるのは普通にデザイン的な理由?
あと始めの木材はどれくらいのから切り出してるンゴ…?
拙い質問ですまん…
29 :名無しさん@おーぷん 2015/09/27(日) 01:14:20 ID:HUH
>>24
アルミ線は導電させる目的ではめ込んでるのよ。
手からの静電気?が通らないとタッチペンとして働いてくれないわけだ。
ペン先の導電性シリコンから針金を通して手間で繋がるように巻いてある。

材料は1.5センチのパイン材の丸棒から削りだしてる。
シマホで全部揃う。最強。
30 :名無しさん@おーぷん 2015/09/27(日) 01:14:52 ID:oAG
>>29
へぇーーー知らんかった
33 :名無しさん@おーぷん 2015/09/27(日) 01:17:53 ID:YkD
>>29
あ!なるほど!そうかそうやね
よく考えとるねえ…
でも手作業で良くまああんな綺麗に形作れるンゴね…
イッチは趣味で作りよるん?
25 :名無しさん@おーぷん 2015/09/27(日) 01:11:25 ID:MSw
クオリティ高いな
見てるで
26 :名無しさん@おーぷん 2015/09/27(日) 01:11:45 ID:oAG
なかなか面白いな
32 :名無しさん@おーぷん 2015/09/27(日) 01:16:09 ID:9Tp
先端を透明にしてクレメンス
34 :名無しさん@おーぷん 2015/09/27(日) 01:18:17 ID:Xmw
イッチ器用やなあ…。
35 :名無しさん@おーぷん 2015/09/27(日) 01:19:26 ID:HUH
ほめてくれてありがとう。
木に登れるブタでありたい。

で、六角形の失敗を踏まえて、最初から形を整えて作ったのがこちら。


ここに来てデザインがほぼ完成したので以後のペンはこの形で統一されることになる。

鉛筆の六角形考えた人はすごいよね。持ちやすいし細いし超便利。
36 :名無しさん@おーぷん 2015/09/27(日) 01:21:32 ID:ehR
どんどん美しくなっててる、はっきりわかんだね。
39 :名無しさん@おーぷん 2015/09/27(日) 01:28:42 ID:HUH
で、ちょっとペンのデザインが固まってしまったのでちょっとつまらなくなってしまった。
家で使ってる分には便利だけど、ぶっちゃけ持ち運びづらい。
なのでイヤホンストラップ型を作ることにした。

このストラップ型が曲者で、かなり制作が難航した。
ペンなら使い勝手だけ考えておけばいいのだけど、今回は
「持ち運びやすくて、適度な長さで、扱いやすい」
を考えなければならない。

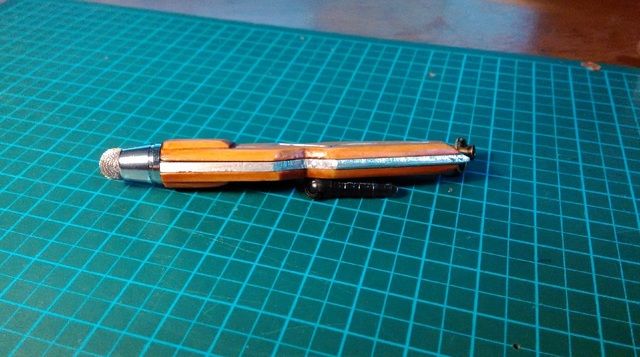

かなり試作案をだして、いくつも放棄してできたのがこちら。


正直自慢作。
40 :名無しさん@おーぷん 2015/09/27(日) 01:29:23 ID:HUH
このストラップ型を作るにあたってミニルーターを購入したので
素材の種類や加工の形に自由度が増えた。
なのでアルミ板を削りだしてヒノキ材でサンドし、先端部分にプラスチック製のボルトを削ってはめ込んで
タッチする部分が取り外して着るようにしてある。



金属加工も楽しい。すげえ手間かかるけど。
37 :名無しさん@おーぷん 2015/09/27(日) 01:22:32 ID:YkD
面倒やったらすまんがもし良ければものつくりに何使ってるか教えてクレメンス
38 :名無しさん@おーぷん 2015/09/27(日) 01:24:07 ID:HUH
>>37
基本はナイフと彫刻刀ですよ
途中からミニルーターを購入したので先端部分のシリコンとかを接続する部分の加工が
しやすくなった。
正直作業量が1/10になったというね。機械すげえ。
42 :名無しさん@おーぷん 2015/09/27(日) 01:32:36 ID:YkD
>>38
シンプルやね、凄いンゴ…!手が器用やねえ…
一作どれくらいかかるンゴ?
43 :名無しさん@おーぷん 2015/09/27(日) 01:33:58 ID:HUH
>>42
機能美が出せるように頑張った。
余計なものついてると美しくないよね。

ストラップ型はもっと色々改良したいけれど、現在は考え中および休憩中。
タッチペンの画像ストックもなくなってしまった。
皆付き合ってくれてありがとう。
明日、作ったやつを里子に出すので記念にスレ立てしたかったんだ。


何か質問あるなら答えます。
44 :名無しさん@おーぷん 2015/09/27(日) 01:38:13 ID:sC5
自作は愛着わくからええなぁ
46 :名無しさん@おーぷん 2015/09/27(日) 01:40:24 ID:HUH
>>44
やっぱり買うより断然愛着が湧くよね。
無駄に取り出して眺めてしまう。

前に初代が完成した時に愛が行き過ぎて作業工程をスレ立てした記憶。
45 :名無しさん@おーぷん 2015/09/27(日) 01:38:57 ID:YkD
自分で作れるのはええね、羨ましいわ
47 :名無しさん@おーぷん 2015/09/27(日) 01:45:03 ID:HUH
いつかは量産して人に売れるぐらいになりたい。

もう質問もなさそうだし静かに去ることにします。
最後まで見てくれてありがとう。
また見てもらえるものができたらスレ立てします。
おんjとびっぷ両方で立ててしまってすまない。

48 :名無しさん@おーぷん 2015/09/27(日) 02:13:55 ID:KrR
おやすミンチェ
49 :名無しさん@おーぷん 2015/09/27(日) 02:39:26 ID:EnT
かっこE
50 :名無しさん@おーぷん 2015/09/27(日) 02:51:31 ID:Xmw
おつかれやでイッチ
51 :名無しさん@おーぷん 2015/09/27(日) 03:36:26 ID:mAR
面白かった
器用な人羨ましい
53 :名無しさん@おーぷん 2015/09/27(日) 20:23:30 ID:MSw
すげえ、かっこええ
54 :名無しさん@おーぷん 2015/09/27(日) 21:10:54 ID:NGS
>>53
様子見に来てしまった。ありがとう。

何か次回作のアイディアあったら言ってほしい。
55 :名無しさん@おーぷん 2015/09/27(日) 21:23:13 ID:vTV
材にホオノキを使ったらええんやないか?
柔らかいから当たってもスマホに傷つかんと思うわ
57 :名無しさん@おーぷん 2015/09/27(日) 21:43:35 ID:NGS
>>55
ホオノキか…使ったことないな
シマホで手に入る素材なら試してみよう
色自体は塗装でどうにかなるしね
56 :名無しさん@おーぷん 2015/09/27(日) 21:41:10 ID:XpN
すごいンゴねぇ!
58 :名無しさん@おーぷん 2015/09/28(月) 06:23:28 ID:2ay
このロダ、あっという間に404になって見れなくなるからimgurとか使って欲しいンゴ・・・
59 :名無しさん@おーぷん 2015/09/28(月) 07:45:39 ID:chv
>>58
そう言われるとしつこく貼り直しに来てしまう
どうにかして同士が増えないものかな…

手の補助用タッチペン


1号


2号


2.5号(変則六角形)


3号(六角形)



4号(ストラップ型)



酸素魚雷型

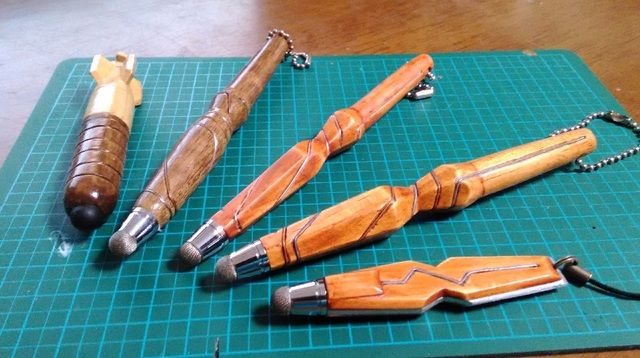

記念写真
